Все мы привыкли к тому, что смартфон — это не только средство телефонной связи, но и возможность выходить в Интернет. Для подключения к беспроводным сетям в Айфоне установлен Wi-Fi модуль, который позволяет находить сеть, передавать и получать данные. Однажды вы можете столкнуться с ситуацией, когда ваш iPhone перестал видеть любые сети, кнопка включения Вай-Фай неактивна, значительно снизилась скорость подключения. В большинстве случаев, причина данной неполадки кроется в поломке Wi-Fi микросхемы. А значит требуется ее ремонт или замена. В этой статье мы расскажем как происходит ремонт в нашем сервисном центре.

от 4900 рублей Запишитесь на ремонт

Содержание

Причины и симптомы поломки Wi-Fi микросхемы на iPhone

Модуль беспроводной связи представляет из себя отдельный чип распаянный на системной плате. Зачастую, причинами его выхода из строя становятся механические поломки после падения смартфона, удара, резких перепадов температуры. Или из-за попадания внутрь корпуса влаги. Определить неисправность Вай-Фай можно по таким признакам:

  • Айфон перестал видеть любые Wi-Fi сети;
  • Смартфон не подключается к Вай-Фай;
  • Кнопка (ползунок) включения Wi-Fi неактивен;
  • В настройках отсутствует адрес Wi-Fi;
  • Не работает поиск Bluetooth устройств.

Ремонт Wi-Fi модуля на примере iPhone 7

К нам в руки попадаю устройства с разными поломками и неисправностями, один из них – это Apple iPhone 7 с неработающим W-Fi. Для владельца смартфона оказалась критичными проблема с невозможностью подключится к сетям w-fi. Поэтому для ремонта своего гаджета он обратился к нам, посмотрим как это было.

  1. Диагностика iPhone

    Чтобы точно понять, что проблема именно в микросхеме, достаточно заметить, что пропал значек Wi-Fi. iPhone не видит ни одну из сетей или переключатель в Настройках вовсе не работает. Способ для продвинутых — проверить, определяется ли Mac-адрес Wi-Fi в настройках. Для этого заходим Настройки –> «Основные» –> «Об этом устройстве» –> Находим пункт адрес Wi-Fi. Если в строке «Адрес Wi-Fi» значение не указано, скорее всего, модуль работает некорректно. Владелец признался – айфон падал неоднократно. :)

    Адрес Wi-Fi

    В строке «Адрес Wi-Fi» значение N/A, значит с микросхемой есть проблема.

  2. Разборка смартфона

    Для ремонта Wi-Fi модуля производится полный разбор телефона, извлекается системная плата для последующей диагностики и выполнения ремонтных работ.

    Материнская плата с обратной стороны. В верхней части – микросхема Wi-Fi Murata 339S00199

    Материнская плата с обратной стороны. В верхней части – микросхема Wi-Fi Murata 339S00199.

  3. Демонтаж чипа

    Поврежденный чип Вай-Фай демонтируется с системной платы. Осматриваем микросхему, контактные площадки оторваны. Так чип просто перепаять (реболл) не получится. Принимаем решение о замене на новую микросхему.

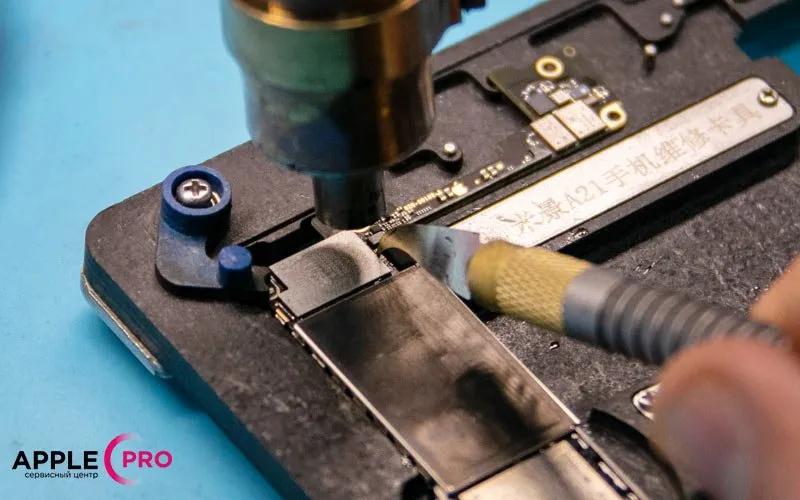

    Поврежденный чип Вай-Фай демонтируется с системной платы

    Инженер приступает к демонтажу микросхемы.

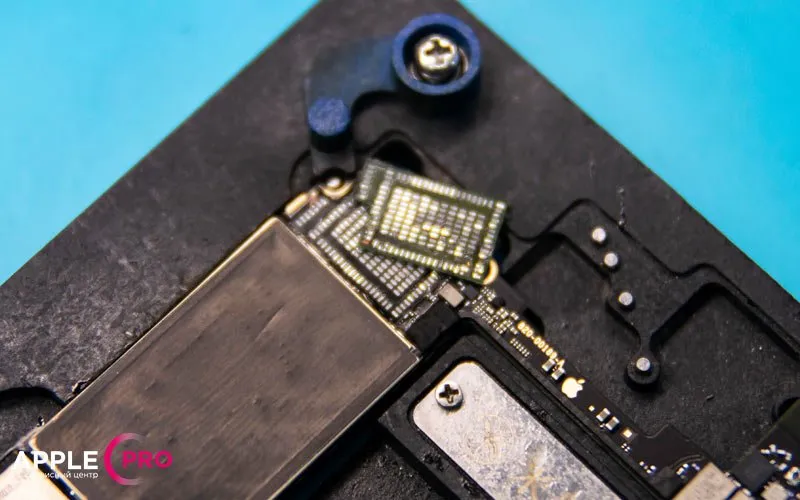

    Осматриваем микросхему, контактные площадки оторваны.

    Микросхема демонтирована и имеет повреждения контактов.

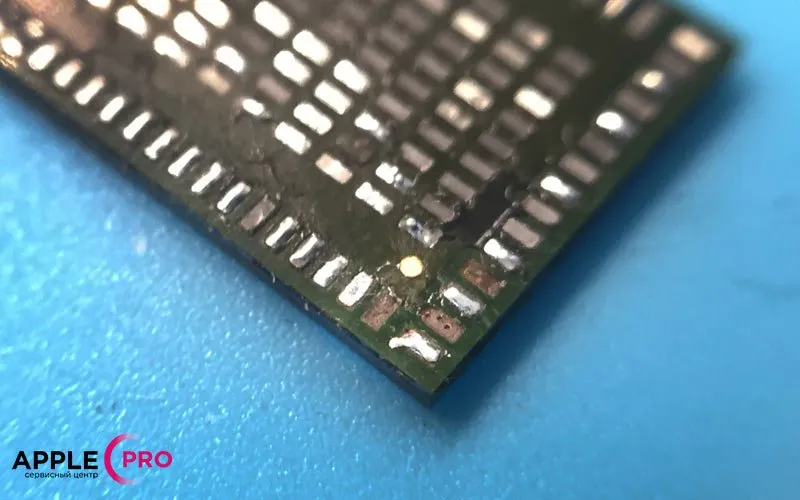

    Осматриваем микросхему, контактные площадки оторваны.

    Поврежденные контакты.

  4. Подготовка к установке новой микросхемы

    Контактные площадки на плате зачищаются для последующей пайки, удаляется заводской компаунд.

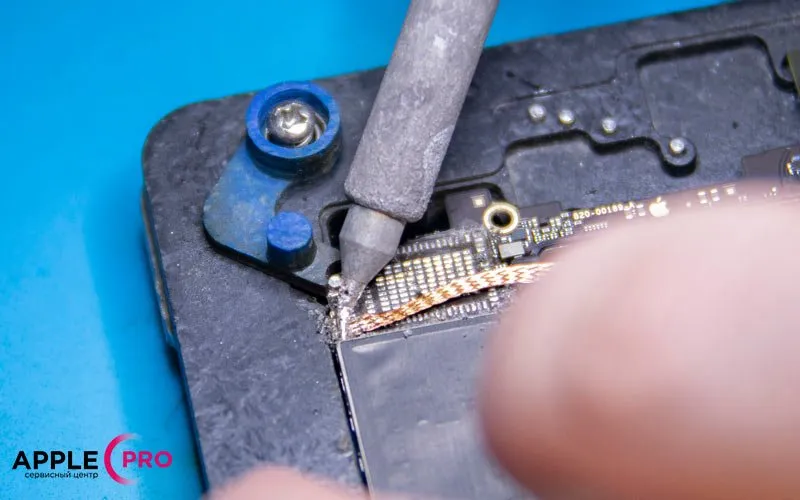

    Зачищаем контакты на плате

    Зачищаем контакты на плате.

  5. Демонтаж флеш-накопителя NAND

    После подготовки материнской платы можно установить новый модуль Wi-Fi. Но здесь есть один важный момент. На iPhone 6s и новее микросхема Wi-Fi привязана по серийному номеру, который хранится в памяти NAND. Чтобы заработал новый чип wi-fi, необходимо внести его данные в NAND, обычно это mac-адрес. Поэтому мы демонтируем модуль памяти, далее на программаторе записываем новые данные и устанавливаем чип. Как-то мы уже показывали этот процесс, поэтому сильно заострять внимание на этом не будем.

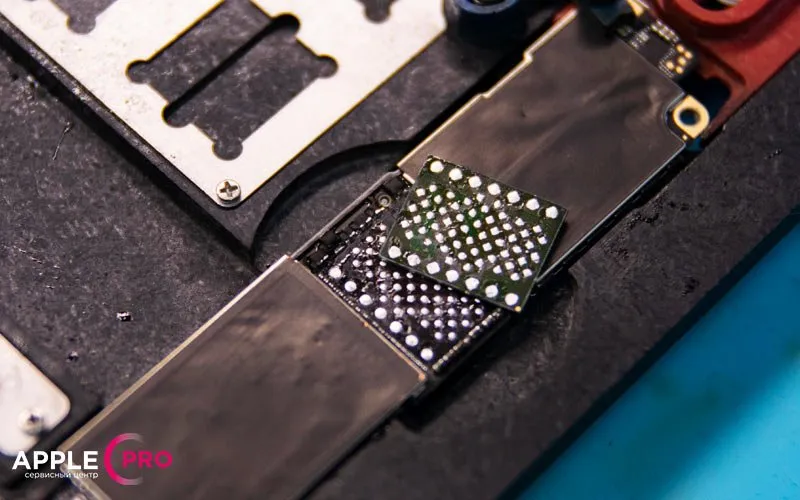

    Демонтаж флеш-накопителя NAND

    NAND-флеш чип демонтирован.

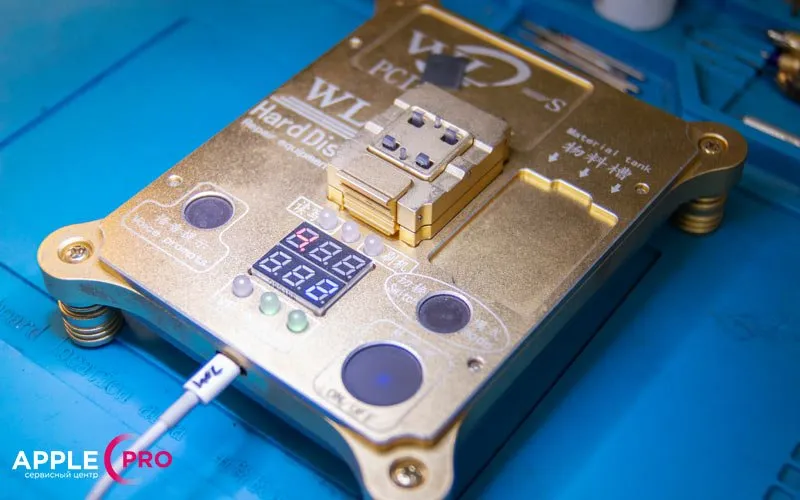

    Запись данных нового чипа Wi-Fi во флеш-память

    Запись данных нового чипа Wi-Fi во флеш-память

  6. Пайка Wi-Fi модуля и Флеш-памяти

    Здесь всё идет по стандартному сценарию. Сначала припаивается Wi-Fi чип, затем флеш-память на плату.

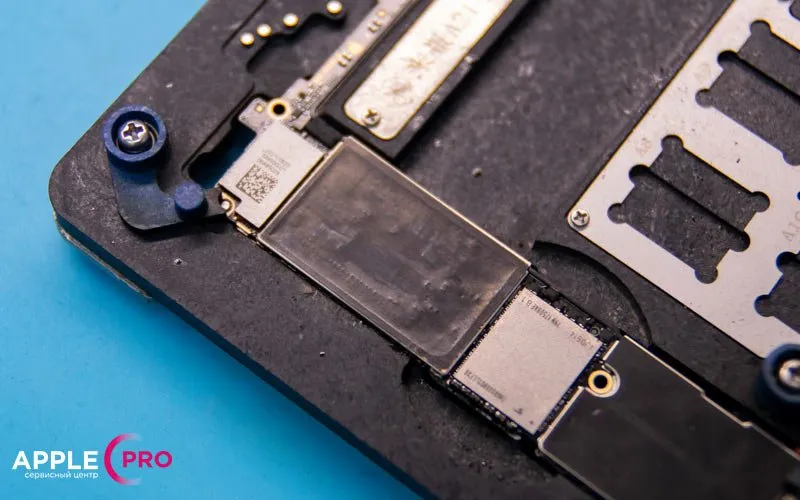

    Обе микросхемы установлены на плате

    Обе микросхемы установлены на плате.

  7. Тестирование и финальная проверка

    Производится запуск платы на лабораторном блоке без периферии и проверяется режимы загрузки и энергопотребление. Затем приступаем к обратной сборке айфона. Запускаем его и смотрим в Настройках – Адрес Wi-Fi появился, тестируем подключение к сетям Wi-Fi и работу интернет соединения.

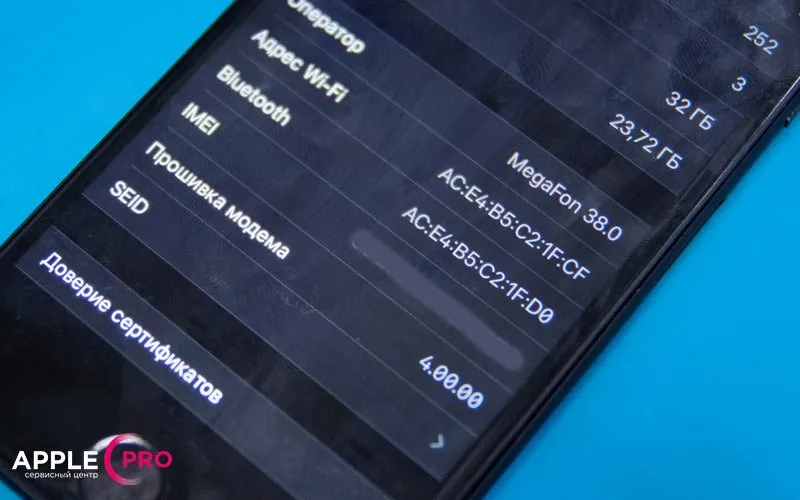

    Адрес W-Fi появился

    Адрес W-Fi появился.

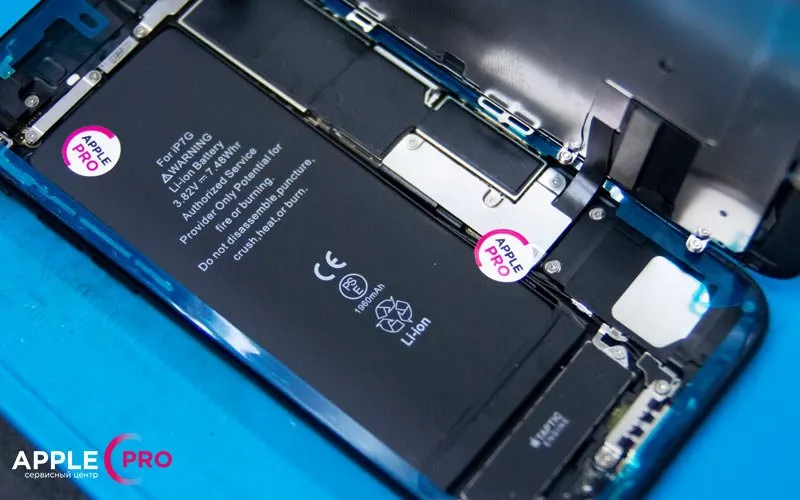

    Устанавливаем гарантийные пломбы

    Устанавливаем гарантийные пломбы.

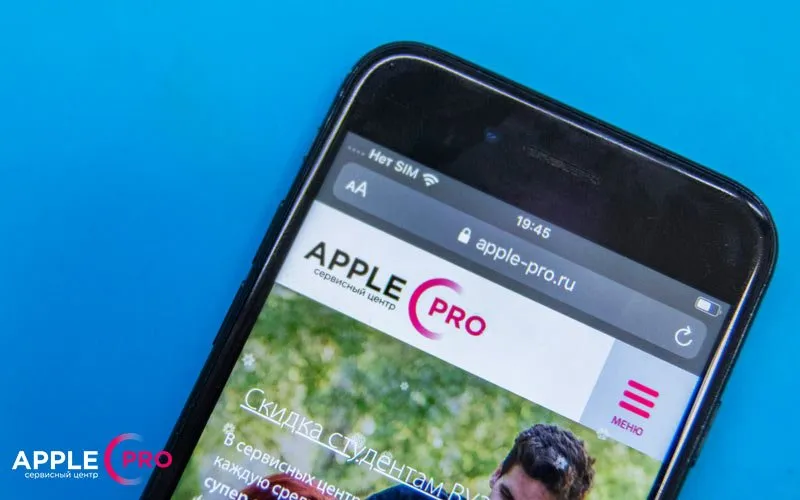

    Сигнал вай-фай стабильный

    Сигнал вай-фай стабильный.

Качественный ремонт Wi-Fi с гарантией

Мы описали процесс ремонта Wi-Fi на iPhone в нашем сервисном центре. Вы всегда можете обратиться к нам для восстановления работы Вай-Фай на вашем iPhone любой модели. Услуга предоставляется быстро, по доступной стоимости, с гарантией.
